Рабочее освещение проектируют с учетом того, как используется помещение: какие операции выполняют работники, как перемещаются люди, где обслуживают оборудование. Оно должно обеспечивать достаточную освещенность рабочих мест и хорошую видимость в зонах движения.

Аварийное освещение потребуется, если рабочее отключится — например, при пожаре или другой аварийной ситуации. В этот момент система должна поддерживать видимость на эвакуационных путях, сохранять освещение в опасных зонах и там, где нельзя внезапно остановить станки и другое оборудование или техпроцесс.

Основные требования к этим системам зафиксированы в СП 52.13330.2016. Классификацию аварийного освещения, состав системы и принципы ее организации описывает ГОСТ Р 55842-2013. Дополнительные правила — в СП 439.1325800.2018. Требования к светильникам регулирует ГОСТ IEC 60598-2-22-2012, но с 1 октября 2026 г. вступит в силу его обновленная версия.

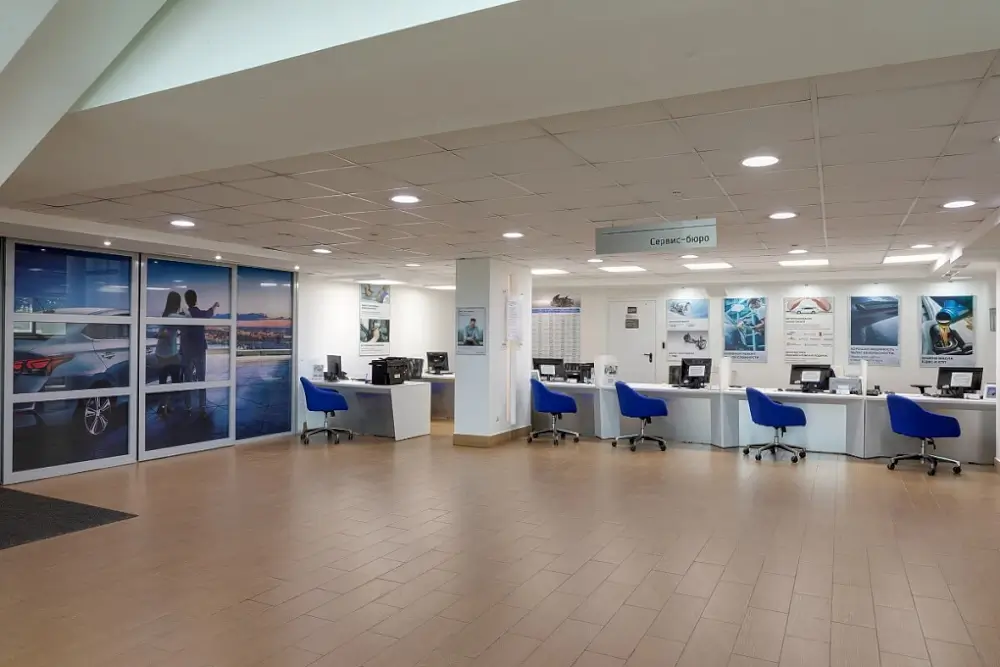

Общие принципы и структура

Система аварийного освещения — составляющая инженерных систем здания. Она должна продолжать работать даже при отказе рабочего освещения. При составлении проекта предусматривают переключение на аварийный режим: если нет электроснабжения, светильники сами должны включиться и обеспечить нормативную освещенность в необходимых зонах.

В эту систему входят:

• аварийные светильники — отвечают за уровень освещенности, где нужно сохранить видимость при отключении подачи электричества;
• световые указатели — помогают ориентироваться в здании, обозначают направления движения, выходы, а также где находятся средства помощи, связи, огнетушители;
• источник аварийного питания — отвечает за работу системы при отсутствии напряжения в основной сети;
• устройства управления и переключения — контролируют состояние сети, отвечают за переход на аварийное питание и помогают проверять работу системы.

Все составляющие объединяются общей схемой электроснабжения, которая должна быть независимой от цепей рабочего освещения. Это требование исключает одновременное отключение обеих систем при повреждении одной линии и обеспечивает гарантированное включение аварийного освещения в расчетное время.

При составлении проекта учитывают согласованность всех элементов. Важно, чтобы светильники обеспечивали нормируемую освещенность в расчетных точках, схема питания и управления — нужное время работы системы и быстрое включение, а указатели — оставались различимыми на заданных расстояниях.

Виды аварийного освещения

Аварийное освещение бывает резервным и эвакуационным. К последнему относят антипаническое, освещение эвакуационных путей и зон повышенной опасности. Это разделение связано с функциями системы в разных частях здания и не зависит от конструкции светильников.

Освещение эвакуационных путей

Оно потребуется на маршрутах, по которым люди покидают здание, когда нет электроэнергии. Основная задача — обеспечить безопасное перемещение до выхода, ориентирование в пространстве.

Светильники монтируют в коридорах и проходах, на лестницах, в местах изменения уровня пола, на поворотах, а также в зонах расположения огнетушителей, средств связи, эвакуационных планов, у выходов наружу. Это позволяет сохранить непрерывность освещения, исключить участки с недостаточной видимостью.

Требования к освещенности на путях эвакуации задают отдельно для разных участков маршрута. Нормы выглядят так:

• по осевой линии прохода при ширине пути до 2 метров — от 1 лк;
• на половине ширины прохода — от 0,5 лк;
• у эвакуационных выходов, огнетушителей, средств связи, эвакуационных планов, пунктов первой помощи — от 5 лк.

Минимальное время работы эвакуационного освещения — 60 минут. После отключения основного питания важно, чтобы система быстро вышла на нужный уровень освещенности: в течение 5 секунд до половины нормы и на протяжении 10 секунд до полного уровня.

Освещение опасных зон

Освещение опасных зон нужно на участках, где отключение света может стать причиной травмы работников или аварийной ситуации. К этим зонам относятся места с движущимися механизмами, оборудованием под напряжением, источниками повышенной температуры, транспортными устройствами, а также участки с перепадами высоты или ограниченной видимостью.

Освещенность должна быть как минимум 10% от освещенности общего рабочего, но не ниже 15 люкс. Требования к равномерности здесь жестче: не более 1:10, тогда как на путях эвакуации — до 1:40.

Важна скорость включения: освещение должно достигать полного уровня за 0,5 с. Время работы — весь период, пока сохраняется опасность.

Антипаническое освещение

Его применяют при большой площади, где при отключении электроснабжения возможно ухудшение ориентации, затруднение поиска выходов.

Согласно СП, антипаническое освещение необходимо в помещениях площадью от 60 м2, где может находиться 30 и более человек. По времени включения и длительности работы оно должно отвечать нормам, установленным для эвакуационного освещения.

Резервное освещение

Нужно для поддержания работы в зонах, где отключение электроснабжения может привести к опасным последствиям. Его применяют на объектах, где необходимо обеспечить непрерывность техпроцессов или работы станков и другого оборудования.

Резервное освещение нужно в случаях, когда остановка оборудования может стать причиной травмы, пожара, взрыва, утечки опасных веществ, нарушения техпроцесса или отказа инженерных систем.

Освещенность при резервном режиме должна быть от 30% и более от освещенности общего рабочего. Время выхода на режим здесь больше, чем для эвакуационного освещения: до 15 с до половины уровня и до 1 мин. до полного, если нет других требований для конкретного объекта.

Резервное освещение не заменяет эвакуационное, поскольку нужно для других задач. При совмещении функций система должна отвечать требованиям, установленным для каждого режима.

Ввод в действие и энергообеспечение

Система аварийного освещения должна переходить в аварийный режим сама при нарушении электроснабжения. В штатных условиях часть светильников может быть в режиме ожидания или работать вместе с рабочим освещением, если это предусмотрено проектом. При отключении питания устройства управления фиксируют падение напряжения и обеспечивают переключение на аварийный источник с включением светильников в нормативные сроки.

СП требует, чтобы аварийное освещение включалось само при отключении рабочего. Возможность ручного включения допускается как дополнительная резервная функция. Важно, чтобы питание аварийного освещения было независимым от цепей рабочего: это исключает одновременный отказ обеих систем.

По способу организации питания применяют две схемы: автономную и централизованную.

Обе схемы отвечают требованиям нормативов. Их применяют в зависимости от характеристик объекта. Автономные решения позволяют организовать аварийное освещение локально, не требуют построения отдельной распределенной системы питания. Централизованная схема обеспечивает единое управление и контроль состояния оборудования при большом количестве светильников.

Выбор способа питания выполняют при составлении проекта с учетом планировки здания, количества светильников, нужной продолжительности автономной работы, требований к контролю системы.

Нормы и правила аварийного освещения

Требования к системам аварийного освещения контролируют на этапе проектирования, а также при вводе системы в эксплуатацию. В ходе проверки оценивают уровень освещенности в контрольных точках, равномерность распределения светового потока, время выхода системы на рабочий режим и продолжительность ее автономной работы.

Для разных типов аварийного освещения эти показатели устанавливают отдельно — с учетом назначения конкретной зоны. Их задача — обеспечить безопасное передвижение людей и возможность выполнять необходимые действия при отключении основного питания.

Отдельная группа требований относится к качеству света и различимости указателей. Согласно СП, минимальный индекс цветопередачи должен быть от 40, чтобы можно было различать знаки безопасности, указатели и возможные препятствия. Для эвакуационных знаков также нормируют яркость. Если указатель имеет внутреннюю подсветку, его минимальная яркость — от 2 кд/м2 в обычных условиях и от 10 кд/м2 при задымлении. Такие значения позволяют распознавать знак на расчетном расстоянии.

В зданиях, где возможно образование дыма, эвакуационные указатели размещают на высоте не более 0,5 м от уровня пола. Использование знаков с внешней подсветкой в таких условиях не допускается.

Чаще применяют световые указатели со встроенным источником света или внутренней подсветкой. Размер знака выбирают в зависимости от расстояния, с которого его должны распознавать. Для указателей с внутренней подсветкой используют зависимость h = L/200, где h — высота знака, а L — расстояние наблюдения. Например, если знак должен быть различим с 20 м, его высота должна составлять не менее 100 мм. На практике размеры часто принимают с запасом.

При установке аварийных светильников также учитывают ограничения по ослепляющему действию. Нормирование в СП относится не к общей яркости прибора, а к силе света в определенных направлениях. Для путей эвакуации она ограничивается в нижней полусфере — в диапазоне углов от 60° до 90° относительно вертикали, то есть там, где светильник находится в поле зрения человека.

Максимально допустимые значения силы света зависят от высоты установки и вида освещения. Они приведены в табл. 7.29 СП. Так, при высоте монтажа до 2,5 метра сила света для эвакуационного и антипанического освещения не должна быть больше 500 кд, а в опасных зонах — 1000 кд. Эти ограничения действуют в заданном диапазоне углов и позволяют избежать ослепления: оно часто ухудшает видимость ступеней, препятствий и эвакуационных указателей.

Где потребуется аварийное освещение

Аварийное освещение применяют там, где исчезновение основного освещения может создать угрозу для людей или затруднить их эвакуацию. Если в здании пропадает электропитание, люди должны по-прежнему видеть маршруты движения, выходы и потенциально опасные участки. Поэтому такие системы предусматривают в разных зданиях — от производственных объектов до общественных и жилых сооружений, а также на открытых рабочих площадках. При разработке системы учитывают планировку здания, площадь помещений, число людей и наличие участков, где риск травм особенно высок.

Подход к организации аварийного освещения зависит от того, как используется объект.

В заведениях общественного питания — кафе, барах и ресторанах — важную роль играет освещение больших залов. При отключении электричества здесь применяют антипаническое освещение, которое помогает посетителям ориентироваться в пространстве. На путях движения устанавливают эвакуационные светильники, а на кухнях дополнительно освещают зоны с тепловым и электрическим оборудованием.

В торговых зданиях и магазинах освещение направлено прежде всего на безопасное перемещение покупателей. Светильники размещают вдоль маршрутов эвакуации, а также возле участков, где возможны опасные ситуации: у эскалаторов, лифтов, зон разгрузки и помещений с инженерным оборудованием.

В медучреждениях требования к системе строже. Помимо освещения путей эвакуации, необходимо резервное освещение в помещениях, где работают медицинские аппараты или оказывается помощь пациентам. Это позволяет продолжать работу оборудования даже при отключении питания.

На промышленных предприятиях и складах освещение устанавливают на маршрутах эвакуации и в опасных зонах — рядом с механизмами, транспортными устройствами и технологическими установками. Если производственный процесс не допускает остановки, дополнительно предусматривают резервное освещение.

В офисных зданиях аварийные светильники размещают в местах, через которые проходит основной поток людей: в коридорах, на лестницах, у выходов и в лифтовых холлах. Исключение иногда делают для небольших помещений с прямым выходом наружу и простыми путями эвакуации.

Конкретную конфигурацию системы выбирают с учетом планировки здания и назначения помещений. Это обеспечивает видимость на маршрутах движения и выполнение требований действующих нормативных документов.

Где устанавливают аварийные светильники

Места установки аварийных светильников определяют по маршрутам движения и функциональным зонам здания. Оборудование размещают так, чтобы при отключении электроснабжения сохранялась возможность безопасного перемещения, не терялась ориентация на маршруте и оставались различимыми выходы, средства помощи.

К обязательным местам установки относят:

• эвакуационные выходы и двери — их должно быть легко найти сразу после отключения света;
• лестницы, площадки и участки с перепадами уровня — здесь возрастает риск травм, поэтому нужна стабильная видимость;
• повороты и пересечения коридоров — важно, чтобы люди сразу понимали, куда идти дальше;
• места со средствами пожаротушения, связи и первой помощи — огнетушители, аптечки, кнопки тревожной сигнализации, планы эвакуации должны быть хорошо различимы;
• лифтовые холлы, зоны перед лифтами, входы и выходы эскалаторов — люди должны четко видеть границы площадок, входы, направление движения;
• помещения и участки с повышенной опасностью — электрощитовые, зоны с движущимся или нагретым оборудованием, погрузочно-разгрузочные участки и технологические посты должны оставаться освещенными, чтобы исключить риск травм, аварийных ситуаций.

После выбора мест установки выполняют светотехнический расчет. Он позволяет определить количество, расположение светильников и проверить, что на маршрутах нет недостаточно освещенных участков, соблюдаются требования по уровню и равномерности освещения.

Виды и классификация аварийных светильников

Светильники аварийного освещения различают по режиму работы, способу питания, назначению в системе. Это деление учитывают при подборе оборудования.

По режиму работы выделяют:

• светильники постоянного действия — функционируют вместе с рабочим освещением и при отключении электроснабжения переключаются на питание от аварийного источника;
• светильники непостоянного действия — включаются исключительно при отключении напряжения в рабочей сети;
• комбинированные решения — часть источников света работает постоянно, а часть — включается при аварии.

Выбор режима зависит от условий эксплуатации помещения, требований к освещению в нормальном режиме.

По способу питания светильники делят на автономные и централизованные. Автономные оснащают встроенным аккумулятором или блоком аварийного питания, поэтому они работают независимо друг от друга. Централизованные системы подключают к аккумуляторной установке, ИБП или генератору. Такой вариант используют на объектах с множеством светильников и необходимостью централизованного контроля.

По назначению различают осветительные приборы и световые указатели. Первые обеспечивают нужную освещенность на путях эвакуации и в опасных зонах, а указатели обозначают направления движения, выходы, места со средствами помощи. Если для рабочего и аварийного режимов применяют одинаковые по конструкции светильники, аварийные приборы маркируют красной буквой «А».

Сегодня в проектах применяют в основном светодиодные светильники. Они снижают энергопотребление, упрощают обслуживание, обеспечивают требуемую продолжительность автономной работы.

Как создать аварийное освещение на коммерческом объекте

Проектирование аварийного освещения начинают не с выбора светотехники и оборудования, а с анализа объекта. В первую очередь определяют маршруты эвакуации, участки с повышенным риском, особенности помещений, режим работы здания. Эти данные позволяют задать требования к системе: где требуется освещение, на каком уровне и как быстро система должна перейти в аварийный режим.

После этого выбирают схему питания, выполняют светотехнический расчет. На этом этапе подбирают подходящие типы светильников и проверяют разные варианты их мощности и расположения, чтобы обеспечить требуемый уровень освещенности. Когда результаты моделирования подтверждают соответствие параметров, окончательно определяют состав оборудования. Такая последовательность исключает ситуации, когда светильники установлены, но не обеспечивают нужные параметры освещения.

Проект включает:

• описание системы — определяет, какие виды аварийного освещения применяют на объекте, по каким причинам;
• светотехнический расчет — подтверждает соответствие освещенности и равномерности установленным нормам;
• планы размещения оборудования — показывают расположение светильников, указателей, линий питания, источников аварийного питания;
• схемы электроснабжения и управления — отражают порядок переключения на аварийный режим, логику работы системы;
• спецификацию оборудования, светотехники — содержит перечень применяемых устройств аварийного освещения с основными характеристиками;
• регламент эксплуатации — задает порядок проверки и обслуживания системы.

По мере увеличения площади и усложнения планировки возрастает значение контроля состояния системы. На небольших объектах допускается периодическая проверка оборудования вручную. В зданиях с множеством светильников применяют централизованные системы управления и контроля, которые позволяют отслеживать состояние линий, уровень заряда источников питания, исправность отдельных приборов без обхода помещений.

Монтаж и ввод в эксплуатацию

После установки оборудования систему проверяют в условиях, приближенных к реальным. Для этого отключают рабочее питание и оценивают, как быстро включается аварийное эвакуационное освещение, обеспечивает ли оно нужный уровень освещенности, остаются ли различимыми указатели на всем маршруте движения.

Такая проверка позволяет выявить ошибки, которые не видны при проектировании: недостаточную освещенность в поворотах, засветку или ослепление на лестницах, перекрытие светильников дверями или оборудованием, ухудшение видимости знаков. По результатам проверки корректируют расположение оборудования или параметры системы, если это нужно.

Заключение

Аварийное освещение — это самостоятельная система безопасности, которую проектируют с учетом сценария отказа электроснабжения. Ее задача — обеспечить видимость на маршрутах движения, сохранить ориентирование в пространстве, снизить риск травм на опасных участках, обеспечить выход из здания без задержек. Поэтому при проектировании учитывают характеристики светильников, расположение оборудования, схему питания, время включения, продолжительность работы, соответствие параметров освещения установленным нормам.

На коммерческих объектах ошибки чаще возникают при попытке установить оборудование без предварительного расчета. В результате система либо не обеспечивает нужную освещенность, либо оказывается избыточной и неоправданно дорогой. Чтобы этого избежать, аварийное освещение рассчитывают и проектируют под конкретную планировку и условия эксплуатации, а не «собирают» после закупки светильников наугад.
